CÂBLES COAXIAUX NUMERIQUE DG11CUB

Légende

ACR Rapport d'atténuation de diaphonie

Al Aluminium

AP Al/Polyester

APAS Al/Polyester/Al/Surline (adhésif)

APJ Al/Polyester "pli J"

APS Al/Polyester/Surline (colla)

AWG (American Wires Gauge) Specification du diamètre des conducteurs en cuivre

CAI Confederation Aerial Industries (UK)

CCS Acier plaqué cuivre (FeCu)

Cu Cuivre nu

Cu/Pet Cuivre/Polyester

CuSn Cuivre élamé

FeCu Acier plaqué cuivre

FeZn Acier zingué

LSZH Composé faible fumée sans Halogène

N Newton (à peu prè 0.1 kg)

NEXT Paradiaphonie

PE Polyéthylène

PEG Polyéthylène cellulaire

Pet Polyester

PJ Gélatine de pétrole (Petrol Jelly)

PVC Polyvinylchlorure

PVCII Polyvinylchlorure non flottant

SA Efficacité d'écran

TI Impédance de transfert (Zt)

Zt Impédance de transfert

APA Al/Polyester/Al

Calcul Attenuation

Réf. RG		RG 11
Classe CPR à la UE 305/2011 (DoP)		Eca
Disponibilité		sur demande
Application		Pose Interieur
à la Norme		EN50117-9-2
		CEI-UNEL 36762
Réaction au feu		EN50575
DONNÉES DE CONSTRUCTION
Conducteur intérieur	Ø mm	1,63
	matériau	Cu
Diélectrique	Ø mm	7,20
	matériau	PEG
Ruban	matériau	Cu/Pet
Tresse de fils	matériau	Cu
Couverture tresse	%	46
Diamètre par-dessus la Tresse	Ø mm	7,78
Gaine extérieure	Ø mm	10,1
	matériau	PVC
DONNÉES MÉCANIQUE
Masse du cuivre	kg/km	34,5
Masse du câble	kg/km	94,2
Rayon de courbure min. x 1/n	mm	100
Traction max. du câble	N	300
DONNÉES ELECTRIQUES
Impédance	Ohm	75±2@200 MHz
Capacité (@1kHz)	pF/m	52 ± 2
Facteur de propagation	%	85
Affaiblissement (à 20°C )
à 5 MHz	dB/100m	1,1
à 10 MHz	dB/100m	1,5
à 30 MHz	dB/100m	2,2
à 50 MHz	dB/100m	2,8
à 200 MHz	dB/100m	5,6
à 300 MHz	dB/100m	6,9
à 470 MHz	dB/100m	8,8
à 862 MHz	dB/100m	12,3
à 1000 MHz	dB/100m	13,2
à 1750 MHz	dB/100m	17,9
à 2150 MHz	dB/100m	20,1
à 2400 MHz	dB/100m	21,0
à 3000 MHz	dB/100m	24,5
Affaiblissement de réflection (SRL)
à 5 - 470 MHz	dB	>30
à 470 - 1000 MHz	dB	>28
à 1000 - 2000 MHz	dB	>23
à 2000 - 3000 MHz	dB	>20
Efficacité d'écran (SA)	Classe	A
à 30 - 1000 MHz	dB	>85
à 1000 - 2000 MHz	dB	>75
à 2000 - 3000 MHz	dB	>65
Résistance conducteur int/ext (cc)	Ohm/km	8,5 / 11,6
Résistance du boucle	Ohm/km	20,1
Résistance d'isolement (spark test)	kV	5,0
Courant max. (Ieff)	A	16

CÂBLES COAXIAUX NUMERIQUE

Câble 8:

CW41S DG70 DG80 DG80CZHB DG125 DG125B 17VATC DG11CUB

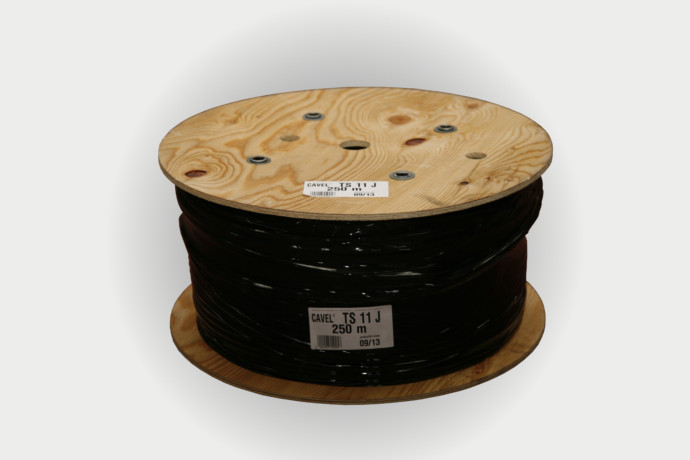

Emballage Standard

2 x 100m = 200m Bobine plastique en Carton
Conditionement	Dérouleur		CABLEBOX adapté	DS250
Article		DG11CUBM2P3519100
Unité d’Emballage	m	100	Code-Barres à l'unité	EAN13	8000029340103
Contenu d'Emballage	m	2 x 100m = 200m	Code-Barres d'Emballage	EAN13	8000029330203
